1．生產工藝和污染源
卷煙生產線由制絲車間、貯絲房、卷接包車間等組成。在煙絲制備及煙支卷制過程中產生大量煙草粉塵；崗位粉塵濃度可達50mg／m3（標準狀態）以上。卷煙生產工藝的密閉化、機械化、自動化是減少粉塵污染的有效措施。
煙草粉塵形狀不規則，粒徑較粗（d50= 33.4 μm），分布離散，比重很輕(真密度僅為1.6~1. 8kg/m3)。
卷煙生產對車間內空氣的溫、濕度及潔凈度有較高要求，必須設置空調裝置，而高效除塵又是確?？照{(diào)系統正常運行的必要手段。
2．除塵系統設計及設備選型趨勢
1)由水膜濕法除塵進化為旋風或袋式干法除塵。
2)由局部除塵機組分散布置進化為除塵系統集中配置。
3)由旋風+袋式兩級除塵系統進化為高效袋式一級除塵。
4)沉流式濾筒除塵器已成為與卷煙生產工藝配套應用的常選除塵設備，出口平均排放濃度約為1mg/m3（標準狀態）左右，可直接作為空調回風使用。
5)煙草易燃，為防止粉塵在除塵器灰斗內堆積著火，應連續卸灰。
3．工程實例
【常源機械卷煙廠除塵實例】什邡某卷煙廠18臺高速卷煙機設4套集中式除塵系統，采用沉流式濾筒除塵器一級除塵工藝。除塵工藝流程如圖1所示，除塵系統主要設計參數及設備選型見表1。

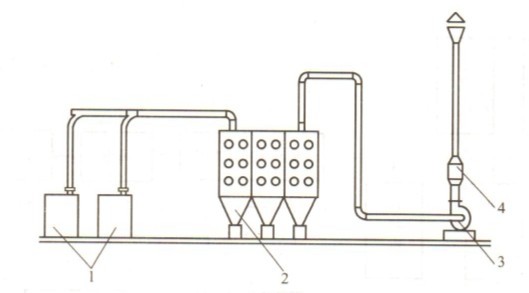

圖1卷煙機除塵工程流程
1-卷煙機2-濾筒除塵器3-風機4-消聲器
表1卷煙機除塵系統設計參數及設備選型
|
項目
|
C-2系統
|
C-4系統
|
|
設計處理風量/(m3/h)
|
12000
|
10000
|
|
除塵器選型
|
4DF-32
|
4DF-24
|
|
濾筒數/個
|
32
|
24
|
|
濾料
|
Ultra-Web
|
Ultra-Web
|
|
過濾面積/m2
|
672
|
504
|
|
實測風量/(m3/h)
|
12700
|
8540
|
|
過濾風速/(m/min)
|
0.314
|
0.28
|
|
清灰方式
|
脈沖噴吹（0.6MPa壓氣）
|
脈沖噴吹
|
|
實測阻力/Pa
|
500
|
394
|
|
排放濃度/(mg/m3)（標準狀態）
|
≤3.6
|
≤3.6
|
|
風機選型
|
HCLP-03-040
|
HCIP-03-040
|
|
風量/(m3/h)
|
12000
|
10000
|
|
全壓/Pa
|
4980
|
4700
|
|
電機功率/kW
|
37
|
22
|
