與一般脈沖袋式除塵器不同，該種除塵器采取上進風方式，進風口設在靠近花板的位置，含塵氣體由中箱體上部進人，沿導流板流向?yàn)V袋頂部，再流向?yàn)V袋。氣流在箱體內部形成由上向下流動的態勢，有利于粉塵沉降，減少粉塵再次附著的現象，從而有利于降低設備阻力。
濾袋與花板之間用軟質填料保持密封，并用楔銷壓緊。上蓋也用楔銷壓緊，可以方便地揭開。噴吹管與穩壓氣包之間采用軟連接，換袋時可將噴吹管豎起，將濾袋連同引射器和框架向上抽出，在除塵器外面使濾袋和框架脫離。
低壓噴吹脈沖袋式除塵器的主要特點：
1)噴吹壓力低，為0.2-0.3MPa．相當于高壓噴吹的1/2-1/3：

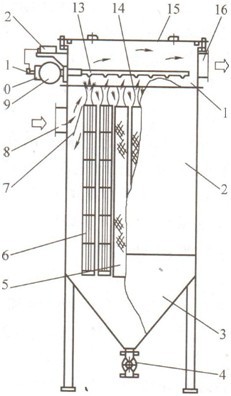

圖1低壓噴吹脈沖袋式除塵器結構
1一上箱體2-中箱體3-灰斗4-卸灰閥
5一濾袋6-濾袋框架7-導流板8一一進風口
9一穩壓氣包10-淹沒式脈沖閥1l-電磁閥
12-脈沖控制儀13-噴吹管14-文丘里管
15-頂蓋16-排風口
2)含塵氣流在箱體內的流動方向與粉塵沉降方向一致，減少了粉塵再次附著現象，因而設備阻力較低；
3)拆換濾袋較為方便。
DSM-I型低壓噴吹脈沖袋式除塵器的主要規格和性能見表1。
表1低壓噴吹脈沖袋式除塵器主要規格和性能
1一上箱體2-中箱體3-灰斗4-卸灰閥
5一濾袋6-濾袋框架7-導流板8一一進風口
9一穩壓氣包10-淹沒式脈沖閥1l-電磁閥
12-脈沖控制儀13-噴吹管14-文丘里管
15-頂蓋16-排風口
2)含塵氣流在箱體內的流動方向與粉塵沉降方向一致，減少了粉塵再次附著現象，因而設備阻力較低；
3)拆換濾袋較為方便。
DSM-I型低壓噴吹脈沖袋式除塵器的主要規格和性能見表1。
表1低壓噴吹脈沖袋式除塵器主要規格和性能
| 型號 | 濾袋數量/條 | 過濾面積/m2 | 壓力損失/Pa | 噴吹壓力/MPa | 噴吹氣量/(m3/min) | 設備質量/kg | 外形尺寸/mm | ||
| 長 | 寬 | 高 | |||||||
| DSM-1型24 | 24 | 18 | 800-1000 | 0.3 | 0.08 | 810 | 1130 | 1740 | 3846 |
| DSM-I型24B | 24 | 18 | 0.08 | 600 | 1130 | ||||
| DSM-I型36 | 36 | 27 | 0.13 | 990 | 1530 | ||||
| DSM-I型948 | 48 | 36 | 0.17 | 1340 | 1988 | ||||
| DSM-I型60 | 60 | 45 | 0.21 | 1510 | 2388 | ||||
| DSM-I型72 | 72 | 54 | 0.25 | 1790 | 2788 | ||||
| DSM-I型84 | 84 | 63 | 0.29 | 2040 | 3246 | ||||
| DSM-I型96 | 96 | 72 | 0.34 | 2220 | 3646 | ||||
| DSM-I型108 | 108 | 81 | O．38 | 2400 | 4046 | ||||
| DSM-I型120 | 120 | 90 | O．41 | 2640 | 4504 | ||||
