犁刀混合機適用范圍

犁刀混合機主要應用在干粉砂漿、干粉砂漿、干混砂漿、預拌砂漿、建筑砂漿、防水材料、涂料、電池 、電子元件、化工、醫藥食品、飼料、外加劑等行業的固-固(粉體對粉體或顆粒)、固-液(粉體噴灑液體)的高精度混合、加熱混 合和濕造粒。我公司承接50L-10000L的非標準尺寸犁刀混合機,一般情況下,犁刀混合機不帶噴霧裝置及加熱夾套,客戶可根據具體使用情況增加配置。醫藥、食品等行業則選用不銹鋼犁刀混合機,經過內外拋光,符合GMP要求。臥式多功能犁刀混合機。

犁刀混合機結構特點

主要由傳動部分、臥式筒體、犁刀組軸、飛刀組、出料閥、噴液裝置等部件組成。
傳動部分:由主電機和減速機傳送給犁刀組軸。
臥式筒體:上部設有進料口、觀察孔,筒體一側開有物料清洗門。
犁刀組軸:犁刀根據容積大小安排犁刀數量,安裝在主軸上,在筒體內做圓周湍動流攪拌混合物料。
飛刀組:副電機直接連接飛刀,高速飛刀有強烈拋散剪切的攪拌作用。
出料閥:安裝筒體底部,供放料用。
噴液裝置:噴液裝置布置在筒體上部,由管件、噴頭部件組成并固定在筒體均勻分布噴散。
可以定制:夾套加溫、冷卻、干燥型。

犁刀混合機工作原理

犁刀混合機由筒體、旋轉主軸、犁刀組、飛刀組、支撐件、傳動件、噴頭、夾套等構成。啟動電機后, 主軸帶動犁刀組旋轉,物料沿犁刀兩側面的法線方向拋出,流經飛刀組時,被高速旋轉的飛刀迅速、高效地打斷、分散。物料被高速飛刀分散后,跌入混合機底部,犁刀組提供了物料混合所需要的復合力,被混合物料在混合機內部做全方位復合循環,迅速到達混合目的。犁刀混合機主軸及飛刀組固定方式為外置軸承座,和筒體接觸處采用輪轂填料密封,其添料盒為精加工件,從而保證了混合機 的密封性能,不漏料,很好地保護了外置軸承?;旌蠙C(jī)底部采用氣動大開門結構,密封嚴密,卸料速度快,卸料干凈,更換物料時的 清潔力度小。噴霧操作有氣動和電動兩種方式可選:氣動噴霧需要空壓機配合,噴霧均勻;電動噴霧為流體泵直接打入,但噴霧均勻 度不及氣動方式。有的混合場合,需要在一定溫度下進行混合,這就需要在犁刀混合機筒體外安裝加熱夾套。加熱方式有電加熱和導 熱油加熱兩種方式可選:電加熱方便,但升溫速度慢;導熱油加熱需要配置油鍋和導油動力、管道,投資較大,但升溫速度快。

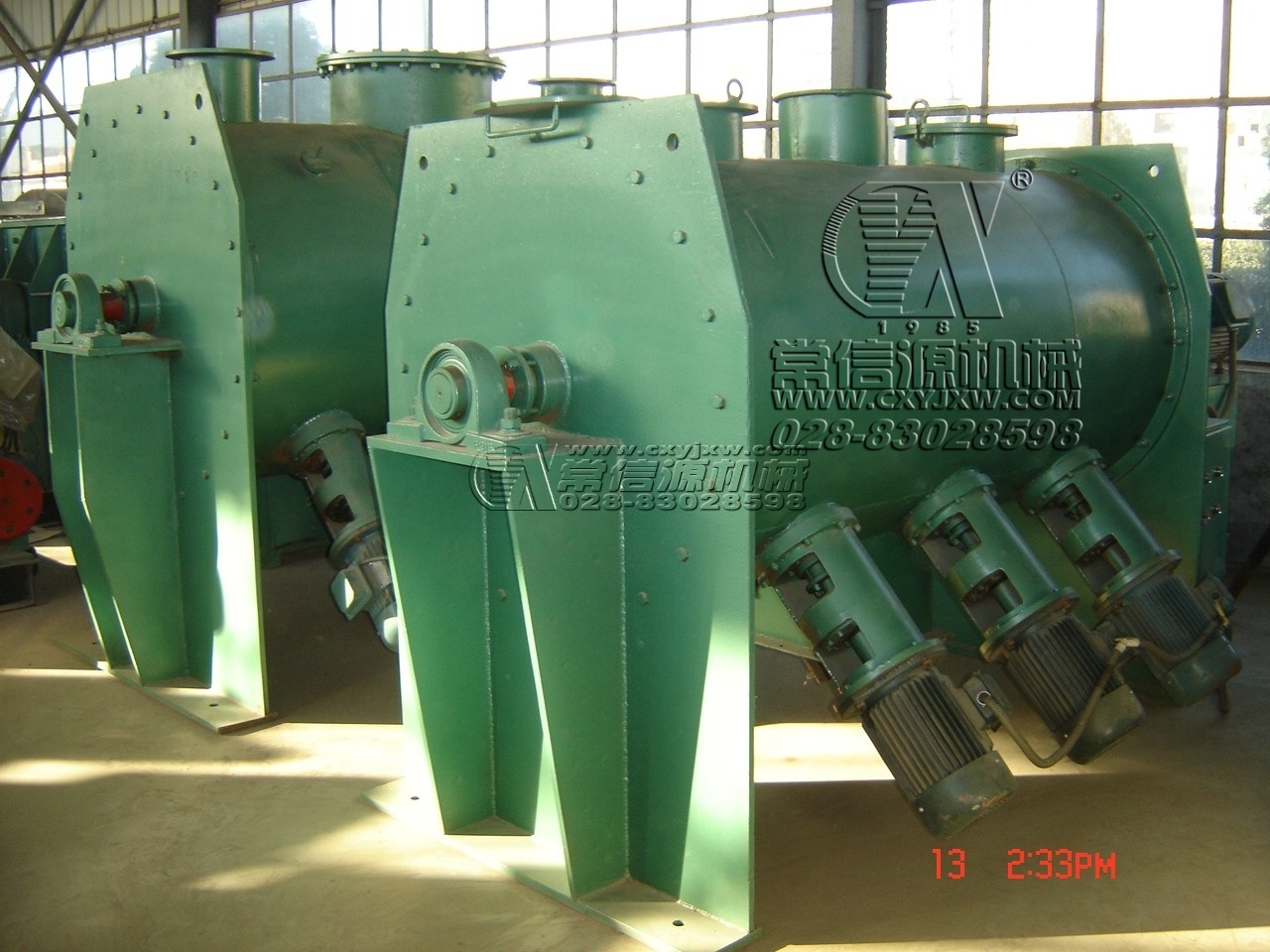

犁刀混合機飛刀

犁刀混合機飛刀

犁刀混合機犁刀及飛刀

犁刀混合機犁刀及飛刀

犁刀混合機物料情況

犁刀混合機物料情況

犁刀混合機型號規格

型號規格 公稱容積(L) 裝載系數 飛刀組數 飛刀功率(Kw) 主電機功率(Kw)
CLD-1 1000 0.4-0.6 2 2.2 7.5-11
CLD-2 2000 0.4-0.6 3 2.2 11-18.5
CLD-3 3000 0.4-0.6 3 2.2 18.5-22
CLD-4 4000 0.4-0.6 3 3 22-30
CLD-5 5000 0.4-0.6 3 3 30-37
CLD-8 8000 0.4-0.6 4 3 37-55
CLD-10 10000 0.4-0.6 4 3 55-75
CLD-20 20000 0.4-0.6 6 4 75
CLD-30 30000 0.4-0.6 8 4 110

多功能犁刀混合機特點

多功能犁刀混合機除具備一般犁刀混合機的特點外,還能將易結團物料打碎,具備以下特點:
1.增加的噴液裝置設計合理,噴出的液體經飛刀組高速旋轉迅速分散,液體能夠均勻分布在物料中;
2.**的加工工藝確保設備造型美觀,犁刀與筒體的間隔較常規犁刀混合機間隙更小;
3.**傳動密封處采用氣力密封,密封性能好,無需更換易損件;
4.觀察口(清掃口)采用互鎖裝置和定位裝置,確保設備運行安全,密封性能好;
5.設備增加了夾套加熱或冷卻裝置,具備了反應、干燥、冷卻等作用,放料采用氣動放料,操作簡單。
