EYH系列二維運動混合機的混合筒在轉動的同時又參與擺動，使筒中物料得以充分混合。混合筒的出料口偏離混合筒圓筒部分的中心線，使該機具有混合迅速、混合量大，出料便捷等特點。EYH二維混合機適合**粉、粒狀物料的混合。
工作原理
EYH系列二維運動混合機主要由轉筒、擺動架、機架三大部分構成。轉筒裝在擺動架上，由四個滾輪支撐并由兩個擋輪對其進行軸向定位。在四個支撐滾輪中，其中兩個傳動輪由轉動動力系統拖動使轉筒產生轉動，擺動架由一組曲柄擺桿機構來驅動，曲柄擺桿機構裝在機架上，擺動架由軸承組件支撐在機架上。

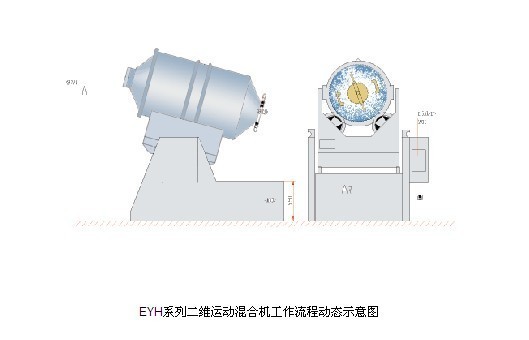

EYH系列二維運動混合機結構原理示意圖
設備特點
EYH系列二維運動混合機的轉筒可同時進行二個運動，一個為轉筒的自轉，另一個為轉筒隨擺動架的擺動。被混合物料在轉筒內隨轉筒轉動、翻轉、混和的同時，又隨轉筒的擺動而發生左右來回的摻混運動，在這兩個運動的共同作用下，物料在短時間內得到充分的混和。 混合筒的出料帶有螺旋葉片，使混合機具有混合迅速、混合量大、出產便捷等特點。
應用范圍
EYH系列二維運動混合機廣泛用于醫藥、化工、食品、染料、飼料、化肥、農藥等行業尤其適用于大噸位（1000L～10000L）各種粉、粒狀等固相物料的混合。
技術參數

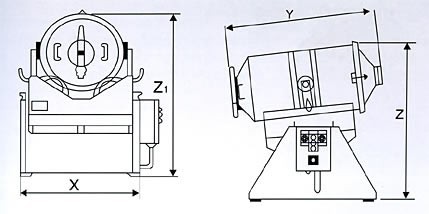

| 規格型號 | 容積（L） | 裝料系數 | 裝料重量 | 混合機外形尺寸 | 功率 | ||||||
| A | B | C | D | M | H | 轉動 | 擺動 | ||||
| EYH100 | 100 | 0.5 | 40 | 860 | 900 | 200 | 400 | 1000 | 1500 | 1.1 | 0.75 |
| EYH300 | 300 | 0.5 | 75 | 1000 | 1100 | 200 | 580 | 1400 | 1650 | 1.1 | 0.75 |
| EYH600 | 600 | 0.5 | 150 | 1300 | 1250 | 240 | 720 | 1800 | 1850 | 1.5 | 1.1 |
| EYH800 | 800 | 0.5 | 200 | 1400 | 1350 | 240 | 810 | 1970 | 2100 | 1.5 | 1.1 |
| EYH1000 | 1000 | 0.5 | 350 | 1500 | 1390 | 240 | 850 | 2040 | 2180 | 2.2 | 1.5 |
| EYH1500 | 1500 | 0.5 | 550 | 1800 | 1550 | 240 | 980 | 2340 | 2280 | 3 | 1.5 |
| EYH2000 | 2000 | 0.5 | 750 | 2000 | 1670 | 240 | 1100 | 2540 | 2440 | 3 | 2.2 |
| EYH2500 | 2500 | 0.5 | 950 | 2200 | 1850 | 240 | 1160 | 2760 | 2600 | 4 | 2.2 |
| EYH3000 | 3000 | 0.5 | 1100 | 2400 | 1910 | 280 | 1220 | 2960 | 2640 | 5 | 4 |
| EYH5000 | 5000 | 0.5 | 1800 | 2700 | 2290 | 300 | 1440 | 3530 | 3000 | 7.5 | 5 |
| EYH10000 | 10000 | 0.5 | 3000 | 3200 | 2700 | 360 | 1800 | 4240 | 4000 | 15 | 11 |
| EYH12000 | 12000 | 0.5 | 4000 | 3400 | 2800 | 360 | 1910 | 4860 | 4200 | 15 | 11 |
| EYH15000 | 15000 | 0.5 | 5000 | 3500 | 3000 | 360 | 2100 | 5000 | 4400 | 18.5 | 15 |
