臥式砂磨機適用范圍

臥式砂磨機適用于油漆涂料、油墨、顏料染料、藥品、化妝品、食品、造紙、電子原料等中黏度液體原料的研磨制造;特別適用于粘度大、細度小、易揮發的物料(密閉式研磨)。

臥式砂磨機工作原理

臥式砂磨機是一種水平濕式(流體研磨)連續性生產的**粒研磨機,操作簡單,不必象三滾筒一樣需要高度的操作技巧即可得到均衡優良的品質。操作方法是將要研磨的物料(流體)通過氣動隔膜泵打入帶有夾套的靜止研磨缸中,通過攪拌臂和分散葉片的高速作用,賦予研磨介質足夠的動能,借助高速動動的介質對物料施加剪切力和沖擊力,進行分散與研磨。研磨缸內含有玻璃珠、陶瓷珠、氧化鋯珠等研磨介質。特殊的分離裝置,將被分散物與研磨介質分離排出,可實現大批量連續式生產,大大提高了品質,又大幅降低了成本。我公司最大承接120L砂磨機。

臥式砂磨機結構特點

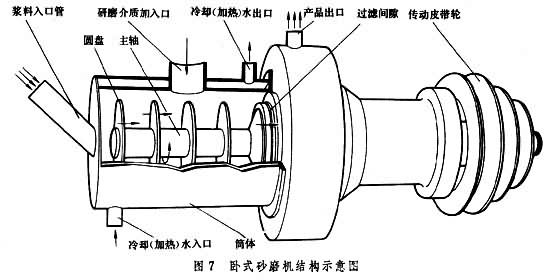

臥式砂磨機結構示意圖

  1. 密封與潤滑:機械密封采用開式水循環冷卻,避免封閉式循環因輕微滲漏造成阻塞而引起過度發熱,過度磨損等不良后果。

  2. 研磨筒體:本系列產品內的筒體均為不銹鋼制成。由于具有良好的耐磨性和抗蝕性擴大了本系列產品的使用范圍。夾套冷卻可采用循環冷卻或直接接自來水冷卻。

  3. 分散軸組件  分散軸上裝有特殊設計的分散盤,用襯套、雙螺母緊固在分散軸上的,分散盤組裝在分散軸上時,注意旋向和配對裝配,以保證連續分散達到理想的效果;另外為了充分利用已經發生磨損的分散盤(磨損程度不一致),提高使用壽命,可以在清洗拆裝時,調換裝配位置,但仍需保證配對位置。

  4. 出料系統 本機采用篩圈出料。篩圈在軸向有若干縫隙(即出料間隙),這種篩子有較大的出料面積,能限制介質溢出。該篩圈用耐磨鋼制成,有很高的硬度,使用壽命較高;在進料口安裝有壓力表,在出料口安裝有溫度表。

  5. 壓力表和研磨介質裝入:
    本機裝研磨介質時,可首先卸下進料處活接頭,裝上料斗,將事先經過稱量好的介質從此口裝入,絕大多數介質會流入筒內,余量可稍微轉動一下主電機導入,由于這時介質是干狀態,不能啟動主機,以防止介質被打碎,注意裝介質量按技術參數要求,過量則負荷超載,不足則效率低。

  6. 研磨介質需要更換或其它原因需將介質放出時,卸下端蓋前面的放水總成,即可放出介質,直接開啟6”球閥可放存水,在運轉時應旋緊放砂閥。
    生產中若要換色,可考慮由淺入深的進行,一批物料磨完后,可放入適量的漿料到缸內用泵打入筒體內進行循環,同時,輕微啟動分散軸進行間斷轉動,**通入溶劑進行清洗。
    清洗后應將洗漿液保持一部分在筒體內,若筒體內不保留一定的溶液,介質就會在筒體內凝結,導致下次工作運轉時的困難。

  7. 機身
    機身是固定和支撐主機、送料泵、無級變速器、筒體、電器箱等部件的鋼焊接體構件,穩定可靠,結構緊湊。

臥式砂磨機型號規格

型號名稱 CWS-10 CWS-20 CWS-30 CWS-50 CWS-60
筒體容積 L 10 20 30 50 60
電機功率Kw 11 15 22 30 30-37
主軸轉速r/m 1200 1150 1100 900 800
泵流量L/m 0-17 0-17 0-17 0-40 0-40
生產能力kg/h 20-200

40-400

50-600

70-800

100-1000

介質添加量

70%

70%

70%

70%

70%

臥式砂磨機安裝與操作規程

安裝注意事項

1、將機器放在平整的地方,查看機腳與地平面結合面效果、要求、平衡、無搖晃,空隙用鐵板斜鐵墊平。
2、檢查管路進出是否松動,連接口上部壓力表及溫度表是否接好。
3、將進線電源接入砂磨機電箱,左側三空缺接口,將三主背插熔芯插上,看其線路星三角及泵動作是否協調。
4、接通空壓機試用泵將水打入砂磨機,直至出料口溢出或從上部將水灌入筒內。
5、從砂磨筒上前端裝砂孔裝入玻璃珠18公斤(SMJ20)、25公斤(SMJ30)左右,蓋緊壓蓋。
6、電機良好接地。

臥式砂磨機操作規程

本廠生產的砂磨機為了操作方便,隔膜泵供氣及密封冷卻水均采用電磁閥控制,其中水循環電磁閥控制主機的起動,杜絕因操作不當引起機械密封損壞。
操作順序:
(1)關閉砂磨機進口球閥
(2)打開水循環,待出水口有水流出后,起動主機
(3)待主機運轉正常后,打開工作泵,慢慢開啟球閥。

臥式砂磨機維護與保養

(1)主機在生產完畢用清水清洗干凈,并存有一定的清水以防止縫隙處有殘存的粉料沉淀結塊,造成下次起動困難,機械密封過早損壞.
(2)隔膜泵工作一段時間后,可在空氣濾清的第二個杯子里加入適當?shù)淖儔浩饔?,以防止機械運轉不正常
(3)玻璃珠在運轉1~2月(視具體工作量)后,應放出檢查,若小珠或碎珠較多,要全部放出進行篩選,將直徑小于1.5mm玻璃珠報廢,添加適量的玻璃珠。

臥式砂磨機常見故障處理

序號 故障現象 原因及排除
1 電機卡死 隔膜泵力量過大,將珠子擠壓過緊。
轉動皮帶盤,調小過濾器壓力,重新起動電機
2 隔膜泵不工作 電磁閥損壞,更換電磁閥。隔膜泵閥桿卡死,拔下氣管在入口處加入少量變壓器油,插入氣管加大氣壓輕輕敲擊泵體,待泵工作后再將壓力調至原壓力
3 水循環無法工作 電磁閥損壞或卡死,更換。
4 冷卻水發白 機械密封腔拆洗重新組裝,或更換機械密封
5 軸承位發熱 軸承位發熱一般不大于60度,超過60度則屬不正常現象,主要缺少黃油或軸承損壞。應及時添加黃油或更換。
6 壓力表壓力過高 篩盤阻塞,進行清洗,若解決不了,應拆開清理。
